| 品牌 : | 滬工恒 | 型號 : | 氣動高平臺快切球閥 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-200mm |
| 適用介質 : | 水、油、蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |

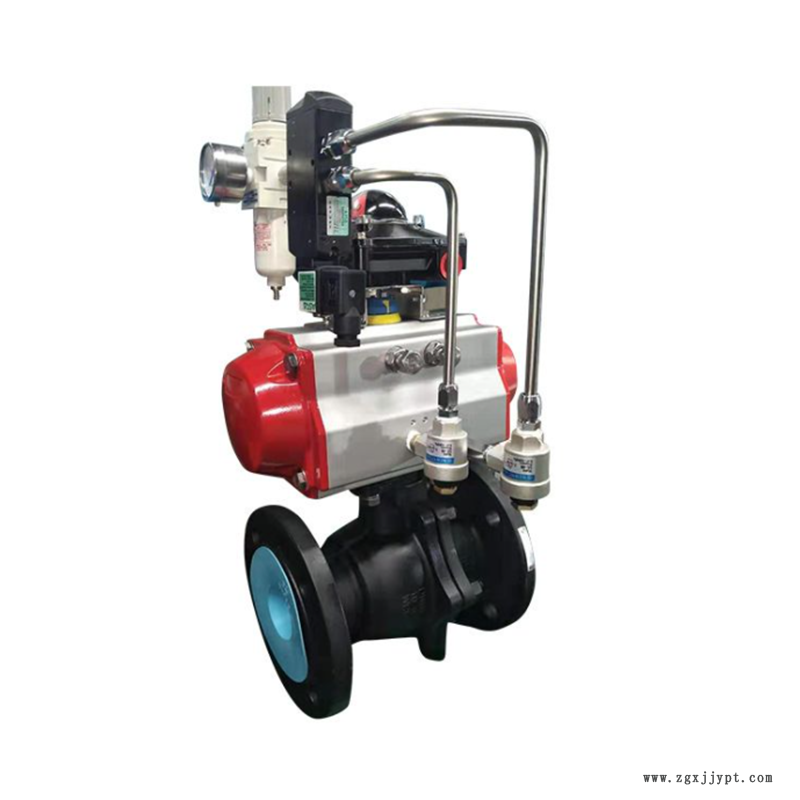

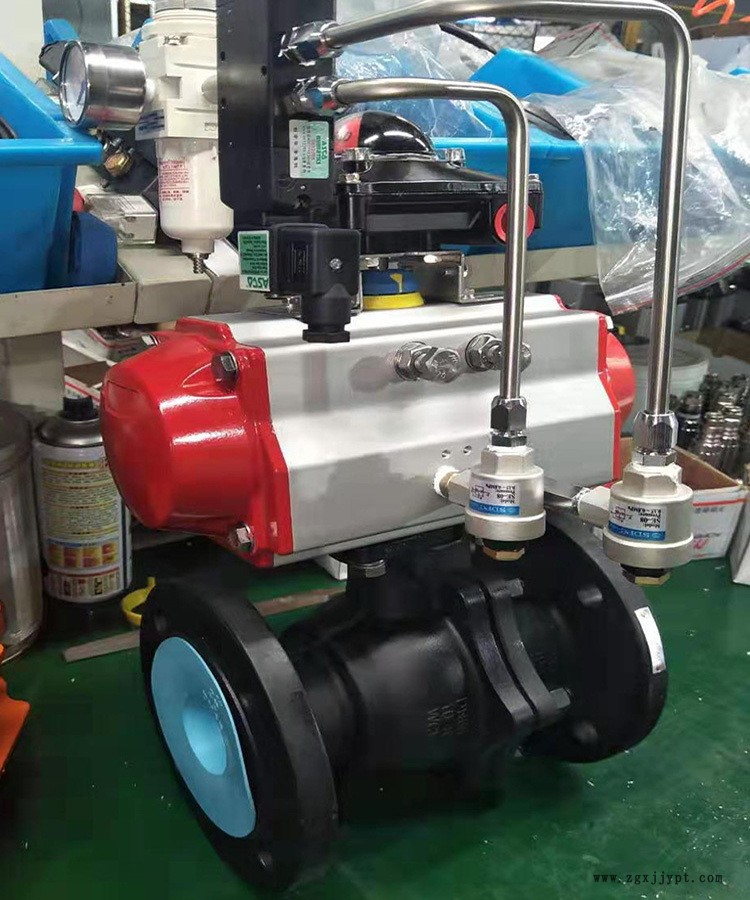

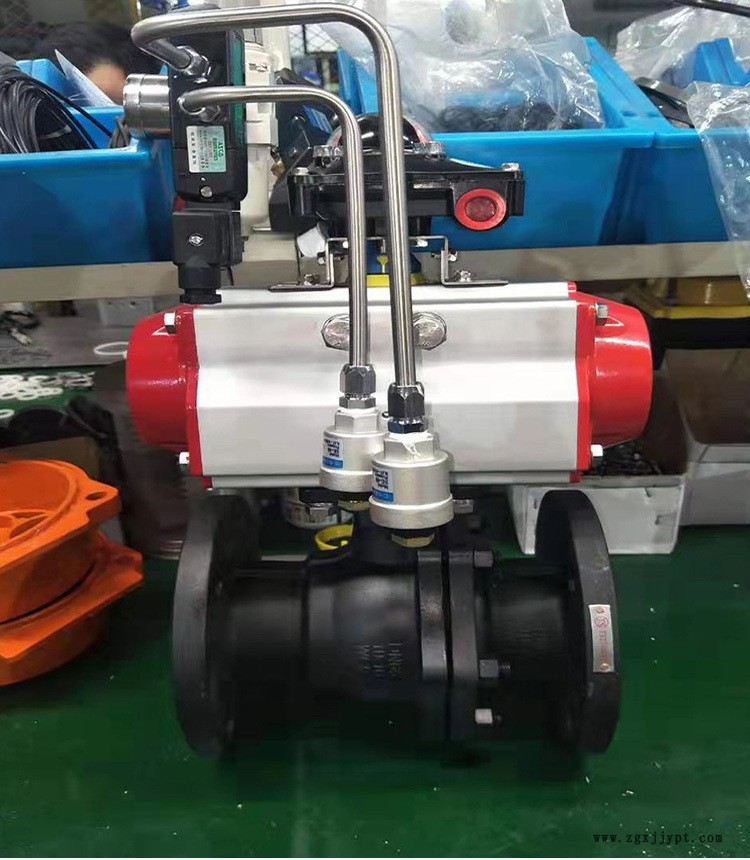

? ?氣動球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快， 快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制,在很大程度上節約了人力資源以及時間和安全性。
????????氣動球閥是球閥配上氣動執行器。
????????氣動球閥具體分類有：不銹鋼氣動球閥，塑料氣動球閥，衛生級氣動球閥，碳鋼氣動球閥，二通氣動球閥，三通氣動球閥，四通氣動球閥。
氣動球閥工作原理：
????????氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥 適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動球閥優點：
????????氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
????????氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
????????氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
????????1.流體阻力小，其阻力系數與同長度的管段相等。
????????2.結構簡單、體積小、重量輕。
????????3.緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
????????4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
????????5.維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
????????6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
????????7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
????????8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
????????9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）
????????氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。
技術參數：
????????氣密封試驗 ：0.5～0.7
????????工作溫度 ：PTFE≤150℃ PPL≤300℃ 碳纖≤350℃
????????適用介質 ：水、油、蒸汽 P：（溫度≤200℃ ） R：（溫度≤200℃ ）
????????設計、制造：GB/T12237-89
????????法蘭連接：JB/T79-94、GB9113-2000
????????結構長度：GB12221-89
????????公稱通徑：DN15~DN150mm
????????公稱壓力：PN1.6、2.5、4.0MPa
