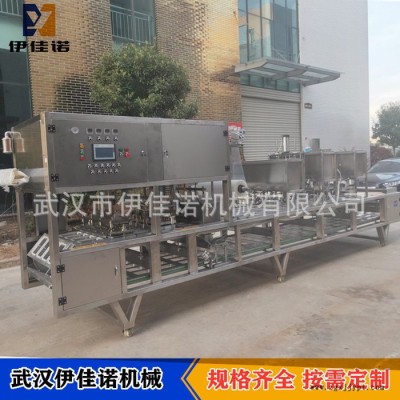

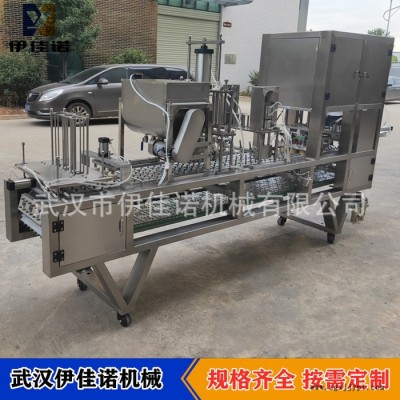

果凍杯自動封口機

一、概述：果凍杯自動封口機, 該機采用不銹鋼制造，適用于各種形狀的塑料杯盒作容器的液體的灌裝封口。可實現自動落盒、灌裝、打碼、校膜、封口、切邊、出盒等功能。本廠將根據用戶需要設計不同的模具、灌裝、封口、剪切等機件滿足用戶需求。此機型可增加：帶光電檢測裝置 。

二、結構特點：本機采用合理的機械傳動，功能齊全，落盒、灌裝、封口、切邊、制品推出，廢料收卷，印碼等自動化工作，可節約人力，降低成本。 本機有二次熱封裝置，杯盒與封膜經過前后二次熱封，封口牢固可靠。

三、設備配置技術參數：

電    源：AC380V/ 50Hz（三相四線，可根據用要求設定）；

功    率：≤6KW；

封口溫度：0-400℃（可調）；

氣    源：0.8-1.25mpa；

包裝速度：約3500盒/小時；

整機重量：約1500㎏；

外型尺寸：約3600*800*1850mm （機器寬度根據樣品來定）；

自動化程度：全自動；

四、設備基本結構：

1、基本流程：自動落盒-自動灌裝（直流式）-自動打碼-自動校膜-自動熱壓封口兩次-自動出盒。（可根據客戶實際操作，增加或減少部分功能）

2、機架部分：采用304不銹鋼方管焊接而成，整機光亮整潔，接觸地面裝有堅固螺栓。整機重要構件定位切割及數控機床加工成型。

3、鋁板部分：模塊鋁板八孔單排鋁合金耐酸鋁模具。（可根據用戶需求設計新型機）。

4、傳動系統：電機、減速機、凸輪分割器、模板等組成。間歇式傳動裝置，氣動控制元件，智能數顯溫度控制系統。精密凸輪分割器步進式間隙運轉，高性能減速器；傳動平穩，沖擊力小，走位準確。

5、落盒系統：由機架、滑軌、儲杯倉、推杯氣缸等成。由PLC控制系統，模板停止時發送信號同步控制動作完成。

6、灌裝系統：儲料缸為不銹鋼304材質，大小可定制。灌裝量可自由調節、定量準確。采用直流式灌裝。

7、校膜系統：光電眼跟蹤自動糾正膜圖案與杯口對正。

8、打碼系統：自動色帶打碼（恒溫控制）可調，可快速更換字碼。裝卸簡單

9、封口系統：采用恒溫（智能溫控）熱壓封口，封口壓力可調。

10、切膜系統：采用冷沖切，切刀為細齒刀。

11、出杯系統：滑軌、滑塊、可變速電機、安裝支架組成。
