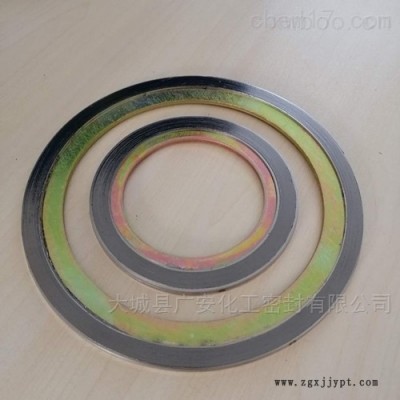

DN25精密金屬纏繞墊定做耐磨損金屬密封墊

 金屬纏繞墊片系數m=2.5-4金屬纏繞墊片使用壓力≤25MPa 金屬纏繞墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃) 金屬纏繞墊片較小預緊比壓y=68MPa下表是金屬纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

訂貨須知:金屬纏繞墊在訂貨時需注明以下參數，范例:

1、金屬纏繞墊的類型:A B C D

2、法蘭標準:ASME B16.20

3、管路通徑、壓力等級:2" 150Lbs

4、材料種類:內環 SS316 ;金屬纏繞帶 SS316;填料帶:石墨;外環:碳鋼

※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。

DN25精密金屬纏繞墊定做耐磨損金屬密封墊

墊片的結構形勢

基本型（A）型
基本型纏繞墊片在內徑和外徑處有風罪狀不五入填料的金屬帶來保持墊片的壓緊力和密封性能。基本型在壓緊過程呂豐收在壓力限，如壓得過緊容易導致壓潰而使密封失效，因此保證恰當的載荷非常重要，適用于樵槽法蘭和凹凸面法蘭。
內加強型（B）
堅固的金屬內環起到加作用，內加環處于法蘭內口和墊片主體內徑之間，設計內徑的目的阻止固體在法蘭表面的聚集，減少流體的渦流作用，同時減少介質對法蘭的MS
適用于凹凸面法蘭

外加強型（C）型
外加型墊片利用個外環把墊片地定位在法蘭表面上，同時，能起到加作用，防止墊片被壓潰。適用于2500class以下的壓力等。在600class以上的纏繞墊要求帶有內環。適用于平面法蘭和凸面法蘭，
